SS(스테인리스강) 원심 펌프 공급업체로서 저는 업계의 다양한 요구와 유체 전달 시스템에서 이 펌프가 수행하는 중추적인 역할을 직접 목격했습니다. 제가 고객으로부터 받는 가장 일반적인 질문 중 하나는 단일 단계와 다단계 SS 원심 펌프의 차이점에 관한 것입니다. 이 블로그에서는 특정 요구 사항에 적합한 펌프를 선택할 때 정보에 입각한 결정을 내리는 데 도움이 되도록 두 가지 유형의 기술적 측면, 응용 분야, 장점 및 제한 사항을 자세히 살펴보겠습니다.
작동 원리
단일 단계 SS 원심 펌프
단일 단계 SS 원심 펌프는 볼류트 케이싱 내의 샤프트에 장착된 단일 임펠러로 구성됩니다. 펌프가 작동 중이면 임펠러가 고속으로 회전하여 원심력이 발생합니다. 이 힘은 임펠러 중심에서 케이싱을 향해 반경 방향 바깥쪽으로 유체를 던집니다. 유체가 케이싱을 향해 이동함에 따라 운동 에너지를 얻습니다. 그런 다음 볼류트 케이싱은 유동 경로의 단면적을 점진적으로 증가시켜 이 운동 에너지를 압력 에너지로 변환합니다. 이로 인해 유체가 출구를 통해 더 높은 압력으로 배출됩니다.
다단계 SS 원심 펌프
반면, 다단계 SS 원심 펌프는 동일한 샤프트에 직렬로 배열된 여러 개의 임펠러를 가지고 있습니다. 각 임펠러는 단일 단계 펌프 역할을 하며 유체는 임펠러를 차례로 통과합니다. 유체가 각 단계를 통과하면서 추가적인 압력을 얻게 됩니다. 다단계 펌프에 의해 발생된 전체 압력은 각 개별 단계의 압력 증가의 합입니다. 이를 통해 다단계 펌프는 단일 단계 펌프에 비해 훨씬 더 높은 압력을 생성할 수 있습니다.
성능 특성
머리와 압력
단일 단계 펌프는 일반적으로 상대적으로 낮거나 중간 정도의 압력이 필요한 응용 분야에 적합합니다. 펌프 설계 및 임펠러 크기에 따라 수 미터에서 약 100미터 범위의 헤드(펌프가 유체를 들어 올릴 수 있는 높이 측정)를 생성할 수 있습니다. 예를 들어, 주거용 건물을 위한 소규모 물 공급 시스템이나 간단한 관개 시설에서 단일 단계 SS 원심 펌프는 물을 분배하는 데 충분한 압력을 제공할 수 있습니다.
그러나 다단 펌프는 고압 응용 분야용으로 설계되었습니다. 그들은 수백 미터 또는 그 이상의 머리를 얻을 수 있습니다. 석유 및 가스, 발전, 고층 건물 물 공급과 같은 산업에서는 다단계 펌프가 전달할 수 있는 높은 압력이 필요한 경우가 많습니다. 예를 들어, 정유 공장에서는 장거리에 걸쳐 파이프라인을 통해 고압으로 원유를 이송하는 데 다단 펌프가 사용됩니다.
유량
단일 단계 펌프는 일반적으로 동일한 정격 출력의 다단계 펌프에 비해 더 높은 유량 용량을 갖습니다. 이는 단일 단계 펌프의 설계로 인해 한 번에 더 많은 양의 유체가 임펠러를 통과할 수 있기 때문입니다. 이는 홍수 제어 시스템이나 산업용 냉각탑의 대규모 물 순환과 같이 상대적으로 낮은 압력에서 대량의 유체를 이동해야 하는 응용 분야에 매우 적합합니다.
다단계 펌프는 고압이 가능하지만 일반적으로 유량이 낮습니다. 임펠러의 직렬 배열은 흐름 경로를 어느 정도 제한하여 단위 시간당 펌핑되는 유체의 양을 줄입니다. 그러나 보일러 급수 시스템과 같이 고압과 적당한 유속의 조합이 필요한 응용 분야에서는 여전히 사용할 수 있습니다.
건설 및 설계
단일 단계 SS 원심 펌프
단일 단계 펌프는 다단계 펌프에 비해 구조가 더 간단합니다. 일반적으로 구성 요소 수가 적기 때문에 제조, 설치 및 유지 관리가 더 쉽습니다. 단일 임펠러 및 볼류트 케이싱 설계는 비교적 간단하며 잠재적인 고장 지점이 적습니다. 이러한 단순성은 초기 구매 가격과 장기 유지 관리 비용 측면에서 비용 절감으로도 이어집니다.
다단계 SS 원심 펌프
다단계 펌프는 설계가 더 복잡합니다. 원활한 작동을 보장하려면 샤프트에 있는 여러 임펠러의 정밀한 정렬이 필요합니다. 또한 임펠러의 직렬 배열을 수용하고 유체 흐름을 한 단계에서 다음 단계로 유도하려면 케이싱 설계가 더욱 정교해야 합니다. 또한 다단계 펌프에는 단계 간 누출을 방지하기 위해 더 발전된 밀봉 시스템이 필요한 경우가 많습니다. 복잡성으로 인해 일반적으로 단일 단계 펌프에 비해 구매 및 유지 관리 비용이 더 많이 듭니다.
응용
단일 단계 SS 원심 펌프
- 소규모 건물의 물 공급: 단단 펌프는 소규모 주거용 건물, 아파트, 소규모 상업 시설에서 우물이나 저장 탱크에서 물을 공급하는 데 일반적으로 사용됩니다. 이는 건물 내의 다양한 바닥과 설비에 물을 분배하기에 충분한 압력을 제공할 수 있습니다.
- 관개: 농업 관개 시스템에서는 단일 단계 펌프를 사용하여 강이나 연못과 같은 수원에서 물을 끌어와 밭에 분배합니다. 높은 유속 용량으로 인해 넓은 지역을 물로 덮는 데 적합합니다.
- 산업순환: 많은 산업 공정에서는 열 교환기의 냉각수와 같은 유체 순환이 필요합니다. 단일 단계 펌프는 상대적으로 낮은 압력에서 시스템을 통해 유체를 효율적으로 이동할 수 있습니다.
다단계 SS 원심 펌프
- 고층 건물 물 공급: 고층 건물에서는 물을 상층으로 끌어올리는 데 필요한 높은 압력을 제공하기 위해 다단 펌프가 필수적입니다. 최고 수준에서도 건물 전체에 일관된 물 공급을 보장할 수 있습니다.
- 석유 및 가스 산업: 다단 펌프는 유정 주입, 파이프라인 운송, 정유 공정 등 석유 및 가스 부문의 다양한 응용 분야에 사용됩니다. 이들이 생성할 수 있는 높은 압력은 석유와 가스를 장거리로 이동하고 복잡한 처리 장비를 통해 이동하는 데 매우 중요합니다.
- 발전: 발전소에서는 보일러 급수, 응축수 추출, 냉각수 순환을 위해 다단 펌프가 사용됩니다. 이러한 응용 분야의 고압 요구 사항으로 인해 다단계 펌프가 선호됩니다.
장점과 한계
단일 단계 SS 원심 펌프
장점:
- 간단: 앞서 언급한 바와 같이 일단 펌프는 설계가 단순하여 운전 및 유지관리가 용이합니다. 설치 및 문제 해결을 위해 기술 전문 지식이 덜 필요합니다.
- 비용 - 효과적: 다단펌프에 비해 초기비용과 유지관리비가 저렴합니다. 따라서 압력 요구 사항이 낮거나 중간 정도인 응용 분야에 예산 친화적인 옵션이 됩니다.
- 높은 유속: 많은 양의 유체를 처리할 수 있는 능력으로 인해 높은 흐름이 주요 요구 사항인 응용 분야에 적합합니다.
제한 사항:
- 제한된 압력: 단단 펌프는 고압이 필요한 용도에는 적합하지 않습니다. 압력 요구 사항이 능력을 초과하면 작업을 효과적으로 수행하지 못할 수도 있습니다.
다단계 SS 원심 펌프
장점:
- 고압 발생: 다단 펌프의 가장 큰 장점은 고압을 생성할 수 있다는 점입니다. 이로 인해 석유 및 가스, 발전, 고층 빌딩 물 공급과 같은 산업 분야의 응용 분야에 없어서는 안될 요소입니다.
- 정밀한 압력 제어: 다단펌프는 단일단 펌프에 비해 보다 정밀한 압력제어가 가능합니다. 단계 수 또는 임펠러 설계를 조정하여 특정 응용 분야 요구 사항을 충족하도록 압력 출력을 미세 조정할 수 있습니다.
제한 사항:
- 복잡성: 복잡한 설계로 인해 설치, 작동 및 유지 관리가 더욱 어렵습니다. 문제 해결 및 수리를 위해서는 보다 숙련된 기술자가 필요합니다.
- 더 높은 비용: 다단 펌프는 일반적으로 단일 단 펌프에 비해 구입 및 유지 관리 비용이 더 비쌉니다. 이는 예산이 제한된 프로젝트의 경우 중요한 요소가 될 수 있습니다.
결론
요약하면, 단일 단계와 다단계 SS 원심 펌프 사이의 선택은 응용 분야의 특정 요구 사항에 따라 달라집니다. 상대적으로 낮은 압력에서 많은 양의 유체를 이동해야 하는 경우 단일 스테이지 펌프가 최선의 선택일 가능성이 높습니다. 반면, 고층 건물의 물 공급이나 산업 공정과 같이 높은 압력이 필요한 경우에는 다단 펌프가 더 적합한 옵션입니다.
SS 원심 펌프 공급업체로서 당사는 고객의 다양한 요구 사항을 충족하기 위해 광범위한 단일 단계 및 다단계 펌프를 제공합니다. 당사의 펌프는 고품질 스테인리스 스틸로 제작되어 내구성과 내식성을 보장합니다. 당사 제품에 대해 더 자세히 알아보고 싶거나 귀하의 응용 분야에 적합한 펌프를 선택하는 데 도움이 필요한 경우 언제든지 당사에 연락하여 자세한 논의를 받으십시오. 우리는 기술 사양, 가격 정보 및 기타 필요한 지원을 제공할 수 있습니다.

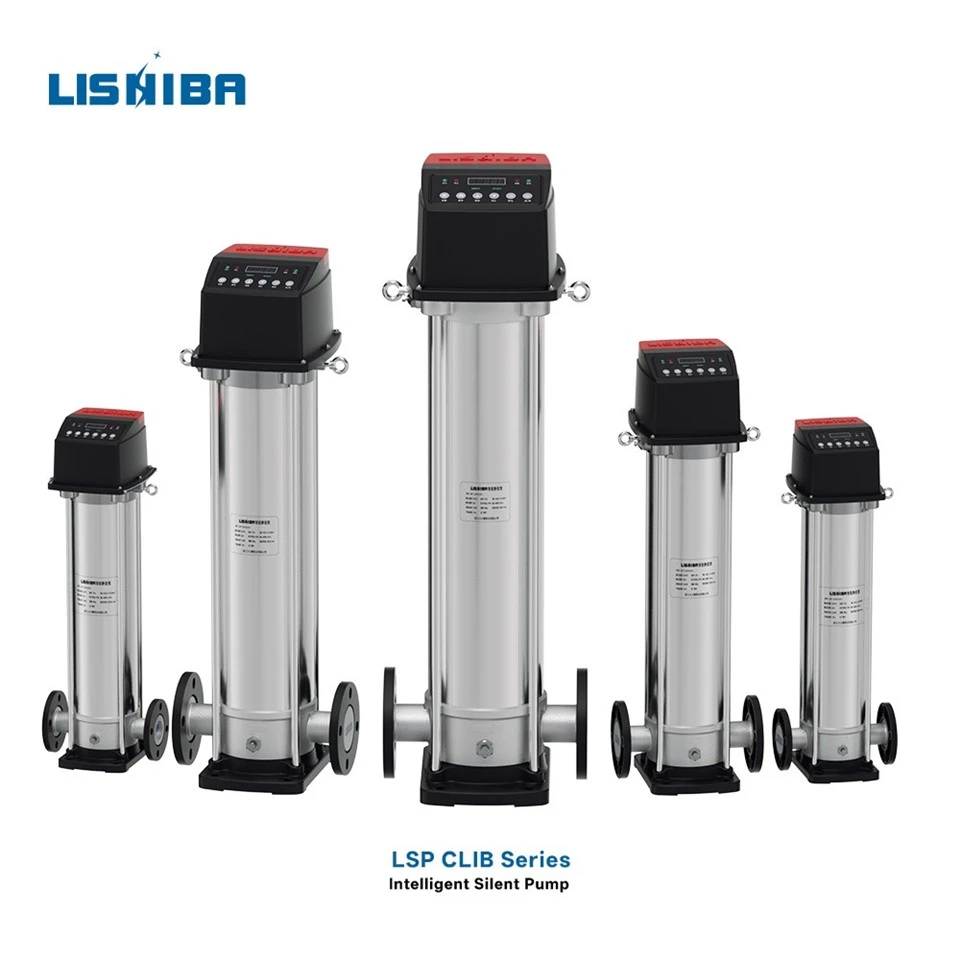

당사의 고압 펌프 옵션을 살펴보려면 당사를 방문하십시오.고압 원심 펌프페이지. 당사의 입형 다단 펌프에 대해서는 다음을 확인하십시오.폼파 수직 다단페이지. 특히 스테인리스 스틸 원심 워터 펌프를 찾고 계시다면 당사를 방문하십시오.스테인레스 스틸 원심 워터 펌프페이지.
참고자료
- Karassik, IJ, 메시나, JP, Cooper, PT, & Heald, CC(2008). 펌프 핸드북. 맥그로-힐.
- 스테파노프, AJ (1957). 원심 및 축류 펌프: 이론, 설계 및 응용. 와일리.
